V dnešním průmyslovém prostředí hrají rozhraní člověk-stroj (HMI) klíčovou roli v efektivním řízení a monitorování technologických procesů. HMI panely, jakožto vizuální rozhraní, umožňují operátorům interagovat se stroji a systémy jednoduchým a intuitivním způsobem.
Co je HMI Panel?

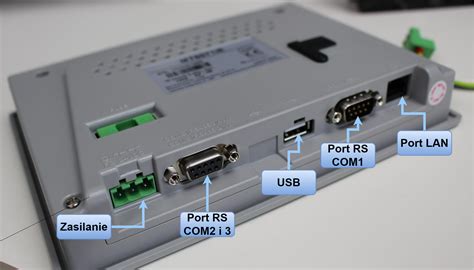

HMI panel představuje vizuální rozhraní, které umožňuje uživatelům sledovat a ovládat průmyslové procesy. Jedná se o kombinaci hardwaru (displej, tlačítka, dotyková obrazovka) a softwaru, který vizualizuje data a umožňuje interakci s řídicím systémem (např. PLC).
HMI panely jsou nezbytné pro vizualizaci dat a řízení procesů v průmyslovém prostředí. Umožňují operátorům snadno sledovat stav strojů, nastavovat parametry a reagovat na případné alarmy. Díky HMI panelům lze optimalizovat výrobní procesy, zvyšovat efektivitu a snižovat chybovost.
Funkce HMI Panelů
Hlavní funkcí HMI panelů je poskytnout operátorovi jasný a srozumitelný přehled o stavu celého systému. Mezi klíčové funkce patří:
- Vizualizace dat: Zobrazení aktuálních hodnot, grafů, trendů a stavových informací.
- Ovládání procesů: Umožňuje operátorům spouštět, zastavovat, nastavovat parametry a měnit režimy provozu.
- Alarmy a upozornění: Informování o výskytu chyb, poruch nebo nebezpečných situací.
- Receptury a nastavení: Možnost ukládat a načítat předdefinované výrobní receptury.
- Historická data: Záznam a analýza historických dat pro účely optimalizace a diagnostiky.
HMI panely slouží k vizualizaci dat a ovládání procesů. Umožňují operátorům snadno sledovat stav strojů, nastavovat parametry a reagovat na alarmy. Díky HMI panelům lze optimalizovat výrobní procesy, zvyšovat efektivitu a snižovat chybovost.
Typy HMI Panelů
Existuje několik typů HMI panelů, které se liší svou velikostí, funkcionalitou a způsobem ovládání:
- Textové HMI: Základní panely zobrazující informace v textové podobě, často s několika tlačítky pro ovládání.
- Grafické HMI: Pokročilejší panely s grafickým uživatelským rozhraním, které zobrazují procesy pomocí ikon, schémat a animací.

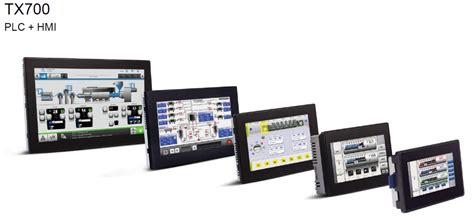

- Dotykové HMI: Nejběžnější typ, kde se ovládání provádí dotykem na obrazovku, což umožňuje intuitivní a rychlou interakci.
- Průmyslové PC s dotykovou obrazovkou: Výkonnější řešení, které kombinuje funkce počítače a HMI panelu, vhodné pro komplexní aplikace.
Význam HMI Panelů v Diplomech a Bakalářských Prácích
HMI panely jsou častým tématem v diplomových a bakalářských pracích v oborech automatizace, robotiky, elektrotechniky a výrobních technologií. Práce se často zaměřují na:
- Návrh a implementace HMI rozhraní: Vytváření vizuálního rozhraní pro konkrétní proces nebo stroj.
- Integrace HMI s řídicími systémy: Propojení HMI panelu s PLC nebo jinými automatizačními systémy.
- Optimalizace uživatelského rozhraní: Zlepšení ergonomie a intuitivnosti ovládání.
- Použití HMI pro sběr a analýzu dat: Využití HMI pro monitoring a hodnocení výrobních procesů.
- Vývoj vlastních HMI aplikací: Programování specifických funkcí a vizualizací.
V rámci diplomové práce je často nutné provést detailní analýzu požadavků, zvolit vhodný hardware a software, navrhnout uživatelské rozhraní a následně realizovat funkční prototyp. Důležitou součástí je také testování a ověření správné funkce HMI panelu v reálném prostředí.
What is the Best HMI Panel? | How to Choose the Best HMI Panel for Your Application
Vývojové Nástroje a Software
Pro vývoj aplikací pro HMI panely se používá řada softwarových nástrojů, které se liší v závislosti na výrobci hardwaru. Mezi nejznámější patří:
- Siemens: WinCC, TIA Portal
- Rockwell Automation: FactoryTalk View
- Schneider Electric: Vijeo Designer
- Omron: CX-Designer
- Weintek: EasyBuilder Pro
Tyto nástroje umožňují grafický návrh obrazovek, konfiguraci komunikačních protokolů, programování vizualizačních prvků a správu dat. Výběr vhodného vývojového nástroje závisí na konkrétním projektu a použitých hardwarových komponentách.
| Výrobce | Software | Typické použití |
|---|---|---|
| Siemens | WinCC, TIA Portal | Široké spektrum aplikací, od jednoduchých po komplexní systémy |
| Rockwell Automation | FactoryTalk View | Integrace s PLC řady ControlLogix a CompactLogix |
| Schneider Electric | Vijeo Designer | Flexibilní řešení pro různé platformy |
| Omron | CX-Designer | Optimalizováno pro HMI panely Omron |
| Weintek | EasyBuilder Pro | Populární pro cenově dostupné a výkonné HMI |
HMI panely jsou nedílnou součástí moderní automatizace a jejich studium v rámci diplomových prací přináší cenné praktické i teoretické znalosti.
