Tento článek se zaměřuje na sestavení výkonného počítače určeného pro komerční využití s širokým polem působnosti. Důraz je kladen na výběr komponent, které splňují specifické požadavky na dvouprocesorovou konstrukci, kompatibilitu s procesory Intel, podporu moderních technologií a spolehlivost.

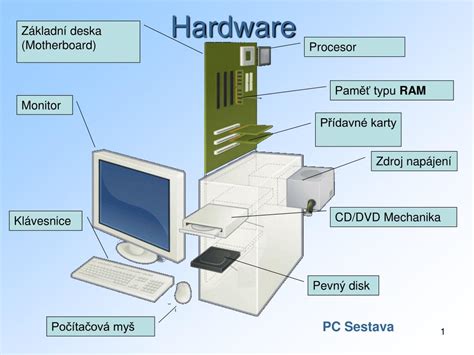

Klíčové komponenty sestavy
Pro dosažení maximálního výkonu a flexibility byla navržena následující konfigurace:
- Základní deska: Abit VP6
- Mikroprocesor: Intel Pentium III 1GHz (x2)
- Grafická karta: GeForce 2 MX TwinView
- Paměť RAM: SDRAM 512MB 133MHz
- Mechanika CD-ROM: Teac 52x
- Zvuková karta: Sound Blaster Live Platinum
- Síťová karta: 3Com's EtherLink Server 10/100 PCI dual port
- Modem: Well FM-56PCV
- Vypalovací mechanika: TEAC W516EB
- Chladič: TITAN MAJESTY TWIN COOLERS
- Case: MOREX MD CTC-610 ATX, 250W
- Pevný disk II + rámeček: Western Digital Caviar 200, WD200BB, 20GB
- Pevný disk: Western Digital Caviar 600, WD600BB, 60GB
- Floppy Disk: FDD 3,5” 1,44MB
- Reproduktory: Encore Subwoofer XP4-1A
- Klávesnice: Microsoft Internet Keyboard Pro
- Myš: Microsoft IntelliMouse Explorer
- Záložní zdroj: APC CyberFort 350VA
- Monitor: AOC 7Klr+ 17”
Podrobný popis jednotlivých komponent
1. Základní deska (Motherboard) - Abit VP6
Abit VP6 je dvouprocesorová základní deska založená na VIA 694X čipsetu. Je ve formátu Full ATX a disponuje dvěma Sockety 370 pro procesory Pentium III. Umožňuje nastavení frekvence FSB od 66 do 178 MHz a změnu napětí procesoru prostřednictvím funkce SoftMenu III. Deska nabízí čtyři DIMM sloty s maximální kapacitou 2 GB RAM, pět PCI slotů a jeden AGP 4x slot. South bridge 686B podporuje Ultra ATA/100 a integrovaný HPT370 řadič umožňuje vytvoření RAID polí.
2. Mikroprocesor (CPU) - Intel Pentium III 1GHz
Procesor Intel Pentium III s frekvencí 1 GHz je postaven na jádře Coppermine s 0,18 mikronovou technologií. Disponuje 32KB L1 cache a 256KB L2 cache. Používá 133MHz FSB a napětí 1,70V. Tento procesor dosahoval vynikajících výsledků v benchmarkových testech, zejména v herních aplikacích, kde často obsadil první pozici.
3. Grafická karta - GeForce 2 MX TwinView
Grafický čip nVidia GeForce2 MX s technologií TwinView umožňuje současné zobrazení na dvou monitorech. Karta disponuje 32 MB SDRAM paměti, podporou AGP 4x a maximálním rozlišením 2048x1536. Technologie TwinView poskytuje flexibilitu v nastavení rozlišení, barevné hloubky a obnovovací frekvence pro každý monitor zvlášť.
Základní parametry grafických karet:
| Parametr | Popis |
|---|---|
| Rozlišení v textovém režimu | Počet znaků na řádek a počet řádků na obrazovku. |
| Matice znaku | Počet bodů pro definici jednoho znaku v textovém režimu. |
| Rozlišení v grafickém režimu | Počet pixelů v horizontálním a vertikálním směru. |
| Počet barev (barevná hloubka) | Počet barev, které lze současně zobrazit. |
| Rychlost | Počet pixelů, které videokarta vykreslí za jednotku času (v grafickém režimu). |
4. Paměť RAM - SDRAM 512MB 133MHz
Standardní paměť RAM (Random Access Memory) slouží jako dočasné úložiště dat pro počítač. Tato sestava využívá 512 MB SDRAM paměti s frekvencí 133 MHz.
5. Mechanika CD-ROM - Teac 52x
Mechanika Teac 52x CD-ROM nabízí rychlost přenosu dat až 7800 KB/s a podporuje čtení široké škály CD formátů.
6. Zvuková karta - Sound Blaster Live Platinum
Sound Blaster Live! Platinum je špičková PCI zvuková karta založená na čipové sadě EMU10K1. Podporuje vzorkování zvuku od 5kHz do 48kHz, plný duplex, standardy DirectSound a DirectSound 3D, a vlastní standard Enviromental Audio pro prostorový zvuk. Nabízí real-time zvukové efekty, analogový výstup na 4 reproduktory nebo digitální výstup a 64-hlasovou hardwarovou wave table MIDI syntézu.
7. Síťová karta - 3Com's EtherLink Server 10/100 PCI dual port
Tato síťová karta s dvěma porty je určena pro servery a umožňuje rozšíření síťových možností při zachování stávajícího počtu PCI slotů. Technologie DynamicAccess zajišťuje pokročilé možnosti správy a řízení.
8. Modem - Well FM-56PCV
Modem Well FM-56PCV nabízí přenosové, opravné a komprimační protokoly a podporuje V.80. Jeho faxová část je standardní, ale hlasové služby jsou rozšířené o možnost použití jako záznamník nebo telefon díky mikrofonovému vstupu a sluchátkovému výstupu.
9. Vypalovací mechanika - TEAC W516EB
Vypalovací mechanika TEAC W516EB nabízí vysoké rychlosti zápisu a přepisování, technologii BURN Proof a obsahuje nejnovější verzi vypalovacího programu Adaptec Easy Creator 5.0. Disponuje dobrou přístupovou dobou okolo 80 ms.
10. Chladič - TITAN MAJESTY TWIN COOLERS
Tento chladič od společnosti TITAN COMPUTER je vybaven dvěma ventilátory, čímž zajišťuje vyšší chladící výkon a nižší hlučnost ve srovnání s předchozími modely.
11. Case - MOREX MD CTC-610 ATX, 250W
Kvalitní middletower case od firmy MOREX s integrovaným 250W zdrojem.
12. Pevný disk - Western Digital Caviar 200, WD200BB, 20GB + rámeček
Vysoce výkonný pevný disk s kapacitou 20 GB, rychlostí otáček ploten 7200 za minutu, 2 MB vyrovnávací pamětí a podporou Ultra ATA/100. Disponuje technologií Data Lifeguard pro ochranu dat. Rámeček umožňuje rychlou manipulaci s diskem.
13. Pevný disk - Western Digital Caviar 600, WD600BB, 60GB
Druhý pevný disk s kapacitou 60 GB, sdílející podobné výkonnostní parametry jako předchozí model.
14. Floppy Disk - FDD 3,5” 1,44MB
Standardní disketová mechanika pro 3,5” diskety.
15. Reproduktory - Encore Subwoofer XP4-1A
Reproduktorová soustava 4.1 s subwooferem a čtyřmi satelitními reproduktory, která nabízí dokonalý prostorový zvuk.
16. Klávesnice - Microsoft Internet Keyboard Pro
Ergonomická klávesnice s rozšířenými funkcemi a devatenácti programovatelnými tlačítky. Disponuje dvěma USB porty a je vhodná pro začátečníky i zkušené uživatele.

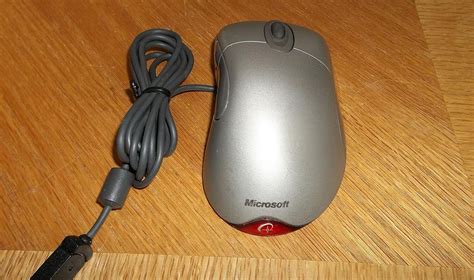

17. Myš - Microsoft IntelliMouse Explorer
Optická myš s vysokou přesností snímání povrchu (1500krát za sekundu) a DSP procesorem. Nabízí kolečko, dvě standardní tlačítka a jedno třípolohové tlačítko na boku pro navigaci. Lze připojit přes USB nebo PS/2.
18. Záložní zdroj - APC CyberFort 350VA
Záložní zdroj určený primárně pro domácí použití, který poskytuje ochranu proti přepětí a bateriovou zálohu pro elektronická zařízení. Obsahuje standardní zásuvky a ochranu pro telefonní/faxové/modemové linky.
Sestavení počítače (2013)
Význam grafické karty v počítačové sestavě
Počítače řady PC využívají pro zobrazení informací na monitoru videokarty (grafické karty, grafické adaptéry). Tyto karty zabezpečují výstup dat z počítače na obrazovku a ovlivňují, jaký software lze provozovat a jak rychle se data přenášejí. Existují dva základní režimy zobrazení: textový a grafický.
Textový režim umožňuje zobrazovat pouze předdefinované znaky (písmena, číslice, speciální a pseudografické znaky), které jsou definovány pomocí matic bodů.
Grafický režim zobrazuje informace po jednotlivých obrazových bodech (pixelech). Tento režim umožňuje vykreslit prakticky libovolnou informaci v závislosti na možnostech konkrétní karty.
Základní parametry videokarty zahrnují:
- Rozlišení v textovém režimu
- Matice znaku
- Rozlišení v grafickém režimu
- Počet barev (barevná hloubka)
- Rychlost vykreslování pixelů
Moderní videokarty se skládají z procesoru, paměti, DAC převodníku a ROM BIOSu. Procesor počítače zapisuje obrazová data do videopaměti, odkud je čte procesor videokarty, který vytváří digitální obraz. Ten je následně převeden na analogový signál pro monitor pomocí DAC převodníku.

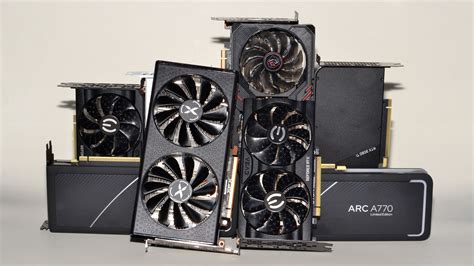

Historicky se objevily různé typy grafických karet, od monochromatické MDA (Monochrome Display Adapter) přes barevné CGA (Color Graphics Adapter), Hercules (HGC), EGA (Enhanced Graphics Adapter), VGA (Video Graphics Array), MCGA (Multi Color Graphics Array), 8514/A až po dnes nejpoužívanější SVGA (Super Video Graphics Array).
SVGA karty jsou dnes klíčové pro práci v grafických operačních systémech jako Windows. Výkon videokarty je značně ovlivněn jejím procesorem a typem paměti (DRAM, VRAM, SGRAM, WRAM). Pro moderní aplikace je doporučeno osazovat výkonné akcelerátory určené pro sběrnici PCI nebo AGP (Accelerated Graphic Port).
