Technické výkresy, zejména v oblasti stavebnictví a technických zařízení budov (TZB), podléhají specifickým normám a pravidlům pro jejich zpracování a prezentaci. Cílem těchto norem je zajistit jednotnost, srozumitelnost a přesnost dokumentace, která je nezbytná pro realizaci staveb, údržbu a další technické procesy. V kontextu Vysokého učení technického v Brně (VUT) jsou tyto požadavky dále specifikovány v rámci směrnic a pokynů pro zpracování vysokoškolských kvalifikačních prací (VŠKP), jako jsou bakalářské a diplomové práce.
Normativní požadavky na technické výkresy
Základním kamenem pro kreslení technických výkresů v České republice, týkajících se zdravotnětechnických a plynovodních instalací, je norma ČSN 01 3450. Tato norma, revidovaná v roce 2006, byla zásadně přepracována s cílem sjednotit české postupy s mezinárodními standardy ISO. Norma stanovuje základní požadavky pro projektovou dokumentaci vnitřních vodovodů, vnitřní kanalizace, odběrných plynových zařízení a průmyslových plynovodů.

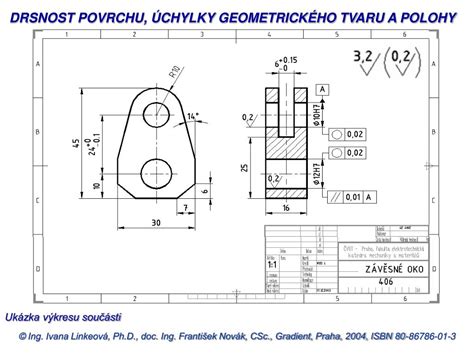

Formáty a měřítka výkresů
Přednostně se mají používat výkresové listy základních formátů řady ISO-A. Pro situační výkresy staveb a zobrazení instalací velkých objektů se používají měřítka 1:500, 1:200 a 1:100. Pro půdorysy, řezy a axonometrická promítání se používají měřítka 1:100, 1:50 a 1:20. Podrobnosti se zobrazují v měřítkách 1:20, 1:10, 1:5, 1:2 a 1:1. Měřítko základního obrazu výkresu se na výkres zapisuje samostatně. Měřítka obrazů, která jsou odlišná od měřítka základního obrazu na výkrese, se píší nad příslušnými obrazy do oblých závorek za označení obrazu.

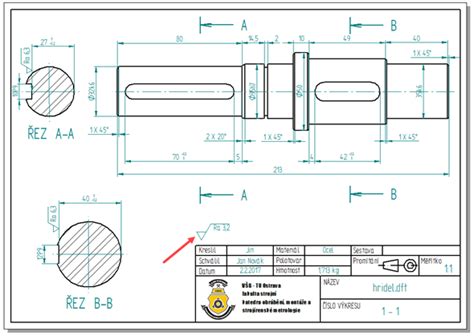

Popisové pole
Popisové pole, dříve označované jako rohové razítko, se kreslí podle normy ČSN ISO 7200. V kontextu VUT je pro zpracování popisových polí pro stavební výkresy k dispozici šablona (DWG). Popisové pole musí obsahovat základní údaje o výkresu, jako je název stavby, název výkresu, měřítko, číslo výkresu, datum a podpis odpovědné osoby. V rámci VUT jsou pro popisová pole specifické požadavky, které se mohou lišit v závislosti na typu práce (bakalářská, diplomová) a na aktuálních směrnicích fakulty či ústavu.
Při zpracování VŠKP je nutné respektovat směrnice děkana a rektora, které definují strukturu a obsah práce. Vzor popisového pole pro VŠKP je k dispozici a musí obsahovat logo ústavu a název práce. Velikost popisového pole je obvykle definována s ohledem na zachování jednotného vizuálního stylu.

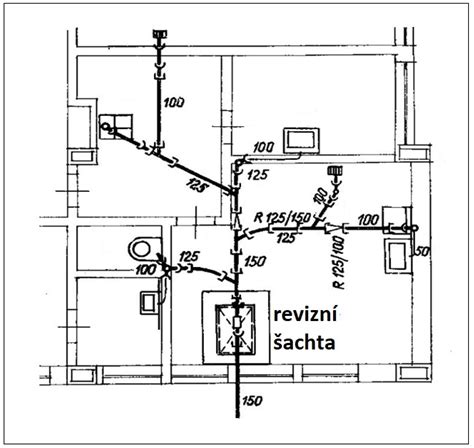

Specifika vnitřní kanalizace
Vnitřní kanalizace zahrnuje veškeré potrubí, které slouží k odvádění odpadních vod z budovy až po přípojku. Dimenzování potrubí vnitřní kanalizace se provádí na základě výpočtových odtoků (DU), které se stanovují podle norem a tabulek (např. tabulka 4.3). V rámci návrhu je třeba dodržet specifické požadavky na spády potrubí, délku připojovacích potrubí a umístění zařizovacích předmětů. Například připojovací potrubí od zařizovacích předmětů by mělo být co nejkratší, s minimálním spádem 3 %.
Materiály a provedení
Pro vnitřní kanalizaci se nejčastěji používají plastová potrubí, jako je polypropylen (HT) pro potrubí neukládaná do země. Vláknocementové potrubí se používá méně. Spojování potrubí se provádí pomocí hrdel. V některých případech, například u budov občanského vybavení, může být nutné řešit větší průtoky splaškových odpadních vod.
Vnitřní vodovod a jeho dimenzování
Návrh vnitřního vodovodu se řídí normami ČSN EN 806-2, ČSN 75 5409 a ČSN EN 806-3. Dimenzování potrubí se provádí na základě výpočtových průtoků (tabulka 5.3) a rychlosti proudění vody, která by se měla pohybovat v rozmezí 1,0 až 2,0 m/s. Materiály potrubí pro vnitřní vodovod jsou zpravidla měď nebo plasty (např. PPR, PEX, PE). V případě rozvodů teplé vody je nutné zohlednit její teplotu (typicky 55 °C) a tepelnou roztažnost potrubí.
Umístění a vedení potrubí
Potrubí vodovodu může být vedeno v instalačních šachtách, předstěnách, podhledem, pod omítkou nebo viditelně po stěně. Při vedení v podlaze by měl být úsek potrubí co nejkratší. Je nutné dodržet dostatečnou vzdálenost od základů a zajistit ochranu proti vnikání nečistot.
Jak dimenzovat vodovodní potrubí pomocí armatur
Plynovodní instalace
Návrh plynovodních instalací se řídí normou ČSN EN 1775 a TPG 704 01. Potrubí plynovodu může být vedeno pod terénem, volně podél stěn, pod stropem nebo pod omítkou. Je nutné respektovat zákazy vedení plynovodu a zajistit dostatečnou světlou výšku místností (nejméně 2,3 m). V případě plynových spotřebičů, jako jsou sporáky nebo kotle, je nutné zajistit odvod spalin a přívod vzduchu. Plynoměry se obvykle umisťují ve schodišťovém prostoru nebo ve sloupku na hranici pozemku.
Materiály a připojení
Pro plynovody se používají ocelové trubky s plastovou izolací (např. BRALEN) nebo polyetylénové potrubí (PE 100 SDR 11), které se spojuje svařováním. Potrubí vně budovy musí být chráněno proti korozi. Všechny plynové spotřebiče musí být osazeny kulovými kohouty.
Popisové pole v rámci VŠKP
Vysokoškolské kvalifikační práce na VUT vyžadují dodržování specifických formálních náležitostí, včetně úpravy výkresů a jejich popisových polí. Šablony pro popisová pole jsou k dispozici a je nutné je respektovat. Popisové pole by mělo být navrženo tak, aby respektovalo jednotný vizuální styl VUT a obsahovalo všechny povinné údaje, jako je autor, vedoucí práce, název práce, název výkresu, měřítko a číslo výkresu. Na šířku popisového pole by měly navazovat veškeré tabulky, legendy a poznámky.
V rámci zpracování technických výkresů pro VŠKP je důležité nejen správné technické provedení, ale i dodržení všech formálních požadavků, které zajišťují kvalitu a jednotnost studentských prací.
