Volba správného systému regulace topení je klíčová pro zajištění optimální teploty v domácnosti, snížení nákladů na energie a zvýšení celkového komfortu. Existuje několik typů regulací, z nichž nejběžnější jsou manuální a automatické systémy. Každý z nich má své specifické vlastnosti, výhody a nevýhody.
Manuální regulace
Manuální regulace obvykle zahrnuje použití termostatických hlavic na radiátorech nebo jednoduchých termostatů. Termostatické hlavice regulují průtok topné vody v radiátorech otevíráním a zavíráním ventilu na základě teploty vzduchu v místnosti a vámi nastavené požadované teploty.
U manuálních termohlavic se teplota nastavuje na číselné stupnici, což je méně přesný způsob regulace. Na druhou stranu, manuální hlavice na topení nepotřebují elektrickou energii a jsou levnější.
Dalším typem manuální regulace je použití prostorových termostatů. Tyto termostaty spínají topení pouze při poklesu teploty v referenční místnosti, což znamená, že se připravujeme o důležitou informaci o teplotě prostoru, která by mohla být využita při úpravě ekvitermní křivky. Při použití prostorového termostatu "říkáme" topení, zda má topit či ne, a kotel (nebo topná zóna) se regulují podle neměnné ekvitermní křivky. To může mít za následek cyklování topení při dotopení prostoru na žádanou teplotu a zároveň znemožňuje úpravu křivky pro rychlé zatopení.
Při použití prostorového termostatu s časovým programem pro odstavení topení při dotopení prostoru na žádanou hodnotu, se jedná o ekvitermní řízení s odstavením topení od prostorové teploty. Rozdíl v provozních nákladech u středních a větších systémů může být 10 až 20 %.
Automatická regulace
Automatická regulace nabízí vyšší komfort, stabilnější teplotu a potenciální úspory energie. Sem patří například digitální termostatické hlavice, které umožňují nastavit nejen přesnou požadovanou teplotu, ale i časový plán vytápění. Tyto hlavice pak udržují optimální teplotu v průběhu celého dne zcela automaticky.
Termoelektrické servopohony jsou elektricky řízené regulační prvky, které se nejčastěji používají pro podlahové vytápění, kde zajišťují rovnoměrné rozložení tepla v různých zónách a přesnou zónovou regulaci.

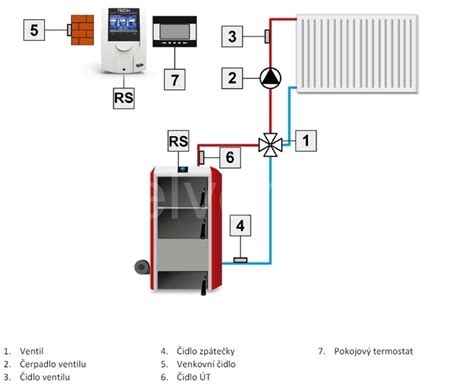

Ekvitermní regulace je pokročilý typ automatické regulace, který spočívá v úpravě teploty topné vody na základě venkovní teploty. Pokud je venku zima, teplota topné vody se automaticky zvýší, aby zůstala konstantní teplota v místnosti. Stejným způsobem lze teplotu také snižovat. Ekvitermní regulace umožňuje využívat pouze takový výkon, který je v daný okamžik skutečně potřeba, čímž se předchází zbytečnému čerpání energie a vzniká úspora.
Ekvitermní regulace s vlivem prostoru, na rozdíl od regulace s prostorovým termostatem, poskytuje o hodně větší pole působnosti v regulaci topného okruhu a umožňuje doladění ekvitermní křivky podle aktuálních podmínek. Tento systém zahrnuje prostorové snímače, které poskytují informace o teplotě prostoru a umožňují úpravu ekvitermní křivky.
Pro rodinné domy bez řídicího systému a s malou spotřebou energie je ideálním řešením (poměr cena/výkon) použití kotle s ekvitermní regulací teploty topné vody a prostorového ovladače s integrovaným snímačem teploty, který dolaďuje tepelnou pohodu a zároveň plynule reguluje výkon hořáku kotle podle konkrétní situace.
Pokud výrobce kotle neumožňuje ekvitermní regulaci s vlivem prostoru, je vhodné použít náhradní řešení, které ale nedosahuje takové efektivity. V podstatě je to kombinace ekvitermního řízení kotle a použití prostorového termostatu s časovým programem pro odstavení topení při dotopení prostoru na žádanou hodnotu. Toto už není ekvitermní řízení s vlivem prostoru, ale ekvitermní řízení s odstavením topení od prostorové teploty.
Algoritmus ekvitermní topné zóny je realizován ve dvou částech: splnění podmínek pro topení (logické operace) a vlastní regulace (analogové zpracování hodnot). Pro osazení prostorových snímačů platí stejné podmínky jako pro osazení prostorových termostatů.
Pokud se použije prostorový snímač, většinou je k dispozici řídicí systém, a proto lze použít i komfortní ovládání se snímáním prostorové teploty.
Systémy pro chytrou domácnost umožňují regulovat podlahové topení přes mobilní aplikaci, což poskytuje komfortní kontrolu nad teplotou odkudkoliv. Aplikace eModul od společnosti TECH Controllers umožňuje prohlížení a průběžnou úpravu nastavení z telefonu nebo jiného mobilního zařízení 24 hodin denně.
Systém zahrnuje radiátorové hlavice, termostaty nebo pokojová teplotní čidla a nadřazené zařízení (např. Wifi 8S, WiFi 8S p, EU-16S WiFi). Jedná se o řešení pro zákazníky, kteří chtějí zajistit vhodnou teplotu ve svém domě a snížit účty za energie. Tento systém splňuje také funkci moderního řízení vytápění v hotelech, penzionech, školách, školkách a jiných veřejných a komerčních budovách.
Instalace bezdrátových radiátorových regulací je jednoduchá. Stačí namontovat hlavici radiátoru na ventil, vložit baterie a zaregistrovat zařízení v centrální jednotce, která se připojí k domácí WiFi síti. Pokojový termostat nebo čidlo teploty musí být také spárován s centrální jednotkou.
V závislosti na zvoleném modelu centrální jednotky může radiátorový systém podporovat maximálně 8, 16 nebo více topných zón (místností). Automatizace funguje efektivně s každým modelem radiátoru či termostatického ventilu, protože investor spolu s hlavicí (servopohonem) obdrží také speciální adaptéry.
Podlahové topení a jeho regulace
Podlahové topení má svá specifika, která ovlivňují způsob jeho regulace. Velká tepelná setrvačnost podlahového topení je nepříznivá pro rychlé zatopení a odstavení topení. Doporučuje se topit méně, ale stále.
Teplotu topné vody pro okruh podlahového topení lze řídit podle ekvitermních křivek, které musí být voleny podstatně menší, protože podlahové topení je navrhováno na menší provozní teploty (zpravidla na tepelný spád 45/35 °C).
Pro objekty, které jsou nárazově využívané, se osvědčil princip kombinace podlahového topení a radiátorů. Po aktivaci topení radiátory rychle dotopí prostor na přijatelnou teplotu a podlahové topení následně udržuje tepelnou pohodu.
Při oživování podlahových topení je důležité správně napouštět topné hady, aby nedocházelo k tvorbě "pytlů" a následnému pracnému vyhánění vzduchu ze systému. Správný postup zahrnuje napouštění hadů postupně, uzavírání již napuštěných hadů a následné zapnutí čerpadla pro vyhnání zbytků vzduchu.
Pro správnou funkci podlahového systému topení je vhodné použít podlahový rozdělovač s plováčkovými průtokoměry na sběrači, pomocí nichž lze nastavit správný průtok topnou větví a kontrolovat její funkci.
U aplikací s programovým ovládáním topných hadů pomocí servopohonů či termopohonů je důležité správně zvolit jejich funkci ("bez napětí otevřen" nebo "bez napětí zavřen") a zohlednit případnou "montážní polohu".
Při vysoušení podlahy po instalaci podlahového topení je nutné postupovat podle doporučení výrobce. Obecně lze říci, že po zabetonování se nechá podlaha schnout (cca 5-10 dní), poté se do podlahového topení pustí 25 °C teplá voda, která se postupně zvyšuje až na 55 °C a následně se opět snižuje. Po této akci by měla být podlaha kvalitně vysušená.
I u elektrického podlahového topení je nutné zabezpečit hlídání maximální teploty podlahy vložením snímače teploty nebo ochranného termostatu.
Výběr a nastavení regulačních prvků
Správná volba regulačních prvků je klíčová pro efektivní, ekonomické a bezproblémové vytápění. Na radiátory patří termostatické hlavice, na podlahové topení termoelektrické servopohony.
Hlavním kritériem výběru je typ topné soustavy. Neméně důležitá je kompatibilita regulačních prvků s vaší topnou soustavou - v případě radiátorových hlavic jde zejména o rozměr závitu.
Pro co nejvyšší komfort a úspory zvolte regulační prvky s možností vzdáleného ovládání a s co nejvyšší přesností regulace.
Ekvitermní křivku lze složit ze tří bodů, což znamená šest parametrů. Po změně čísla ekvitermní křivky se přepočítá druhý a třetí bod. Pro doladění křivky lze použít paralelní posun křivky, tzv. KOREKCI.
Vytvoření algoritmu ekvitermní topné zóny pro podlahové topení je obdobné jako u ekvitermního regulačního okruhu pro radiátory, ale s přizpůsobením menšímu tepelnému spádu.
Ohledně odstavování podlahového topení z důvodů úspory energií platí, že čím méně tepelné energie do prostoru dodáme, tím méně jí spotřebujeme. Hlavním argumentem pro neodstavení podlahového topení je jeho tepelná setrvačnost.
Je třeba najít kompromis mezi přijatelným komfortem a optimální spotřebou energie. Útlumy topení jsou možné, ale pouze takové, které nesnižují požadovaný uživatelský komfort.
V případě složitějších systémů je doporučeno použít k dohledu a parametrizaci obslužný vizualizační software na PC, protože ovládání přes LCD je pro obsluhu namáhavé a pracné.
Jak na ekvitermní regulaci
Při nastavení ekvitermní regulace je nutné stanovit tzv. ekvitermní křivku, která se odvozuje od tepelné ztráty domu. Tento proces obvykle provádí specialista.
Ekvitermní regulace se může uplatnit u různých otopných systémů, od kotlů a tepelných čerpadel až po podlahové topení a konvektory. Lze ji využít i v objektech s centrálním zásobováním teplem.
Při součinnosti ekvitermního regulátoru a prostorového termostatu je třeba brát v potaz, že za výslednou teplotu je zodpovědný právě termostat. Kotel tímto způsobem získává informaci, zda má topit, či nikoliv.
V případě, že v místnosti cítíte rozdíly teplot, nebo máte vysoké náklady za vytápění, doporučuje se zkontrolovat nastavení regulace. Časté chyby jsou například špatně nastavené zóny nebo zastaralé termostaty, které nereagují přesně.
Přechod na letní čas je řízen podle mezinárodního standardu. Je vhodné zavést proměnnou pro deaktivaci automatické změny letního času kvůli možným budoucím změnám.
Algoritmus pro automatický přechod na letní čas vychází z úpravy lokálního času na čas Azorských ostrovů (o hodinu zpožděný oproti UTC). Tato úprava zajišťuje, že středoevropský přechod zima/léto a zpět nastává vždy o půlnoci.
V aplikaci je udržován příznak, zda se jedná o zimní nebo letní čas. V den přechodu se přičte nebo odečte hodina a přepíše se systémový čas.
V aplikacích s obsluhou, které nejsou dálkově řízené, se přechod na letní čas neimplementuje, aby obsluha musela zadat jiný čas a procvičila se v obsluze terminálu.
Pokud jsou řídicí stanice spojeny v síti, algoritmus letního času se řeší jen v jedné z nich (typicky u zdroje tepla) a čas se rozesílá do ostatních řídicích stanic po komunikační lince.
Správná regulace podlahového topení může podle energetického experta přinést zajímavou úsporu. Pro každý povrch platí mírně odlišná strategie. Například u dřevěných podlah je nutné systém nastavit citlivěji a dovolit maximálně 27 °C na povrchu.
Vyvážení topného systému je klíčový krok pro zajištění stabilní teploty v celém domě. Nevyvážený systém může způsobit přetopené nebo chladné místnosti, zbytečně vysokou spotřebu energie, zvýšené opotřebení čerpadel a ventilů a nižší komfort uživatelů.
Příprava na vyvážení zahrnuje: plán topného systému, informace o výkonu radiátorů, typ a výkon oběhového čerpadla, typ regulačních ventilů, teploměry a průtokoměry a možnost přístupu k zónové regulaci.
Kroky vyvážení zahrnují: kontrolu tlaku a odvzdušnění, nastavení výkonu čerpadla, nastavení regulačních ventilů a nastavení zónové regulace.
Po prvním nastavení je nutné systém nechat běžet alespoň 24 hodin a poté provést kontrolu a doladění.
Mezi tipy pro efektivní vyvážení patří: vyvarování se úplnému zavření ventilů, pravidelné odvzdušňování radiátorů, udržování správného tlaku v systému a využití digitálních teploměrů a průtokoměrů.
