Technologie CNC obrábění představuje moderní přístup k výrobě, který klade důraz na přesnost, efektivitu a automatizaci. V rámci této technologie se frézování řadí mezi klíčové obráběcí operace, které umožňují vytvářet složité tvary a součásti s vysokou mírou detailu. Tento článek se zaměří na základy frézování CNC, včetně obrobitelnosti materiálů, volby nástrojů a optimalizace obráběcích strategií.
Obrobitelnost materiálů a výběr nástrojů
Přehled obrobitelnosti běžných technických materiálů je zásadní pro úspěšné CNC frézování. Různé materiály vyžadují specifické přístupy a nástroje, aby bylo dosaženo optimálních výsledků a minimalizováno opotřebení nástroje. Volba správného řezného materiálu a jeho vlastností je proto klíčová.
Základní rozdělení a aplikace řezných materiálů zahrnuje širokou škálu materiálů, od rychlořezných ocelí po slinuté karbidy, keramiku a dokonce i diamant. Každý z těchto materiálů má své specifické výhody a omezení v závislosti na obráběném materiálu a požadované kvalitě povrchu.

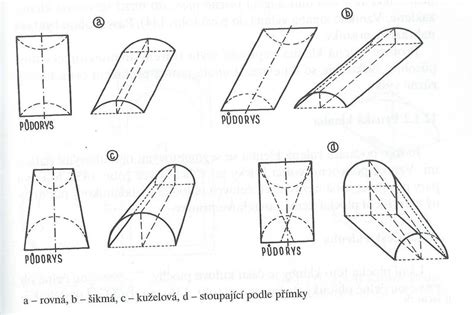

Nabízená fréza je vhodná pro různé aplikace a celou řadu materiálů. Široké pole použití je dáno jejím speciálním tvarem a třemi možnými konstrukčními variantami. Fréza s kompenzačními břity je nástroj pro hrubé opracování materiálů. Lze použít pro všechny typy obráběných materiálů včetně kompozitních.
Fréza je speciální svým tvarem, který je dán obráceným smyslem šroubovice oproti běžným frézám a prohlubněmi tvořícími další břity na ostřích frézy. Obrácený smysl šroubovice mění napětí v břitech - místo klasického trhání, které často způsobuje zlomení břitu, se nyní břit k obráběnému materiálu přitlačí a má tak vyšší odolnost. Samotné prohlubně umožňují lámání třísky a lepší chlazení nástroje.
Hlavní výhody oproti běžně dostupným frézám zahrnují lepší drcení třísek, nižší hmotnost a použitelnost pro drobivé materiály. Tato inovace je chráněna českým patentem.
Optimalizace CNC strategie a řezné podmínky
Optimalizace CNC strategie obrábění je nezbytná pro dosažení maximální produktivity a hospodárnosti. To zahrnuje správnou volbu řezných podmínek, které ovlivňují kvalitu obrobené plochy, životnost nástroje a celkovou efektivitu procesu.
Volba řezných podmínek a základní technologické výpočty jsou nedílnou součástí plánování CNC obrábění. Správné nastavení otáček, posuvu a hloubky řezu umožňuje dosáhnout požadovaných výsledků s minimálními náklady.

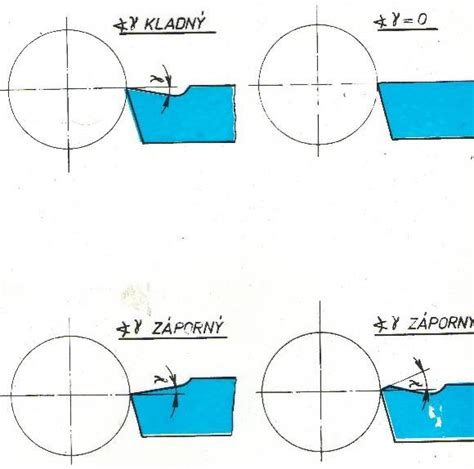

Základní přehled forem a mechanismů opotřebení řezných nástrojů je důležitý pro pochopení, jak a proč nástroje selhávají. Eliminace nepříznivých průběhů opotřebení může výrazně prodloužit životnost nástrojů a snížit náklady na výrobu.
Práce s měřicími sondami a vybavení CNC strojů
Práce s měřicími a dotekovými sondami je klíčová pro zajištění přesnosti a pro určování korekcí nástrojů. Tyto nástroje umožňují přesné měření obrobku a automatické přizpůsobení obráběcího procesu.

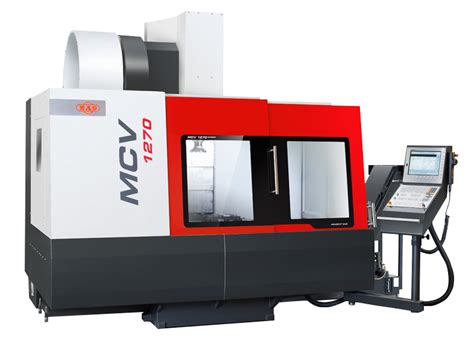

Přehled obvyklého vybavení CNC strojů zahrnuje upínače obrobků a nástrojů, jejich nastavování a seřizování. Správné upnutí a seřízení jsou zásadní pro stabilitu a přesnost obrábění.
Specifikace technologického postupu pro výrobu na CNC strojích je základním dokumentem, který řídí celý výrobní proces. Tento postup zahrnuje sekvenci operací, nástrojový list a další důležité informace.
Programování a technologické postupy
Výuka moderních technologií CNC obrábění zahrnuje programování řídicích systémů, jako je Sinumerik 810D/840D a Heidenhain iTNC530. Součástí výuky je i ShopMill a ShoTurn.
Základy CNC obrábění - SINUMERIK 810D/840D, SPY 280, MCV 1210 jsou tématem, které pokrývá jak teoretické principy, tak praktické aplikace.
Způsoby generování programu, včetně grafické simulace programu, jsou důležité pro ověření správnosti a optimalizaci obráběcího cyklu.
CNC obráběcí cykly a obrábění obecných křivek a ploch umožňují vytvářet složité geometrie s vysokou přesností.
Základy programování FV 25CNC/ Heidenhain iTNC 530 jsou dalším aspektem pokročilého CNC programování.
Požadavky na absolvování
Požadavky pro zápočet zahrnují aktivní účast ve cvičení, úspěšné zpracování řešených úloh nebo dílčího projektu zaměřeného na probíranou látku a absolvování odborných a znalostních testů (nad 50%). V odůvodněných případech může být zadáno po dohodě s vyučujícím individuální zadání nebo jinak formulovaná úloha.
Účast na přednáškách je doporučená. Povinná prezence ve všech cvičeních a laboratorní výuce je nezbytná pro získání potřebných znalostí a dovedností.
Nahrazení v jiných cvičeních nebo samostatná práce na zpracovávané téma jsou možné v odůvodněných případech.
Klíčové oblasti studia
Mezi klíčové oblasti studia patří:
- Základy terminologie technologie obrábění na NC strojích.
- Řezné materiály pro CNC obrábění.
- Opotřebení řezných nástrojů.
- Měření zatížení nástrojů při CNC obrábění.
- Soustružení, soustružnické operace a nástrojové vybavení.
- Vrtání, vrtací operace a nástrojové vybavení.
- Frézování, frézovací operace a nástrojové vybavení.
- Základy CNC obrábění - SINUMERIK 810D/840D.
- Způsoby generování programu a grafická simulace programu.
- CNC obráběcí cykly a obrábění obecných křivek a ploch.
- CNC technologický postup, sekvence operací, seřizovací a nástrojový list.
- Základy programování FV 25CNC/ Heidenhain iTNC 530.
Další důležité aspekty zahrnují:
- Základní popis obráběcích strojů a zařízení.
- Výběr řezných nástrojů pro CNC obrábění.
- Volba řezných podmínek a opotřebení nástroje.
- Měření zatížení nástroje a výpočty pro soustružení.
- Basic turning operations and tooling.
- Základy CNC programování - SINUMERIK 810D.
- Správa nástrojů, kódování a práce s daty, grafická simulace programů.
- CNC obráběcí cykly a obrábění kontur.
- CNC pracovní plán a sekvence obráběcích operací.
Teoretické základy obrábění zahrnují:
- Základní terminologie obrábění a teoretické základy obrábění.
- Fyzikální základy procesu řezání - tvorba třísky, tvorba povrchů.
- Silová analýza, teplo, zbytková napjatost a další průvodní jevy řezného procesu.
- Nástrojové materiály - oceli, slinuté karbidy, keramika, diamant, atd. Povlakování metodami CVD, MTCVD a PVD.
- Základy soustružení - soustružení vnějších a vnitřních ploch.
- Základy frézování - frézování rovinné, do rohu, drážkovací, kopírovací, speciální.
- Vrtání, vyvrtávání, vyhrubování, vystružování.
- Dokončovací metody obrábění a vybrané nekonvenční metody obrábění.
- Obráběcí stroje pro sériovou a hromadnou výrobu, CNC obrábění.
- Ekonomika obrábění, produktivita a hospodárnost obrábění.
- Vybrané metody výroby ozubených kol a rapid prototyping.
- Speciální metody obrábění - HSM/HSC/HFM.
