Statika se zabývá rovnováhou sil působících na tělesa a soustavy těles. V rámci statiky studujeme jak rovinné, tak prostorové případy působení sil. Jedním z důležitých typů konstrukcí jsou prutové soustavy, které nacházejí široké uplatnění ve stavebnictví a strojírenství.
Prutové soustavy a jejich statická určitost
Prutové soustavy jsou složeny z přímých prutů, které jsou vázány v rotačních vazbách (styčnících). Vnější zatížení působí výhradně do styčníků. U těchto soustav rozlišujeme dva základní typy statické určitosti: vnější a vnitřní.
Vnější statická určitost
Vnější statická určitost určuje, zda máme dostatek rovnic pro výpočet neznámých sil ve vnějších vazbách, které spojují prutovou soustavu s okolím.
Vnitřní statická určitost (tvarová určitost)
Vnitřní statická určitost nám poskytuje informaci o tom, zda máme dostatek rovnic pro výpočet sil působících v jednotlivých prutech soustavy.
Pro určení vnitřní statické určitosti rovinné prutové soustavy lze použít vztah:
p = 2k - 3
kde p je počet prutů a k je počet styčníků. Pokud tato rovnost platí, je soustava po vnitřní stránce určitá. Pokud je prutů více, jedná se o staticky neurčitou úlohu, jejíž řešení spadá do oblasti pružnosti a pevnosti. Pokud je počet prutů menší, je soustava rovněž staticky neurčitá.
Metody výpočtu vnitřních sil v prutech
Existuje několik metod pro určení vnitřních sil v prutech prutových soustav. Mezi nejběžnější patří:
Styčníková metoda

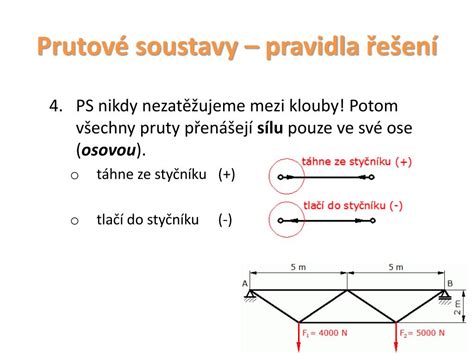

Styčníková metoda je jedním ze způsobů určování vnitřních sil v prutech. Při jejím použití neuvolňujeme celou soustavu těles, ale pouze jednotlivé styčníky. Aby byl zachován princip akce a reakce při přechodu na různé styčníky, kreslíme síly v prutech vždy směrem ven ze styčníku. Postupně procházíme styčník po styčníku a řešíme rovnice statické rovnováhy, dokud nejsou vyřešeny všechny síly v prutech.
Každý styčník reprezentuje centrální soustavu sil, což znamená, že můžeme použít pouze dvě rovnice rovnováhy (sumu sil pro vodorovný a svislý směr). Musíme však odečíst tři rovnice, které máme z vnější statické určitosti.
Metoda průřezů
Metoda průřezů je další efektivní metodou pro určení vnitřních sil. Spočívá v tom, že si soustavu prutů "prořízneme" v místě, kde chceme síly určit. Následně uvolníme jednu z částí soustavy a aplikujeme na ni podmínky rovnováhy. Tímto způsobem můžeme určit normálovou sílu (N), smykovou sílu (V) a ohybový moment (M) v daném průřezu.
Typy nosníkových soustav
V rámci statiky nosných konstrukcí se setkáváme s různými typy nosníkových soustav, které se liší způsobem uložení a konfigurací.
Podle typu uložení rozlišujeme:
- Konzolový nosník: Uložen pouze na jednom konci, druhý konec je volný.
- Prostý nosník: Podepřen na dvou koncích, obvykle kloubově a válečkově.
- Nosník podepřený ve třech bodech: Nabízí větší stabilitu a umožňuje rozložení reakcí.
- Vetknutý nosník: Je pevně vetknut do podkladu na jednom konci, což mu dává velkou tuhost.
Výpočet reakcí v podporách
Při výpočtu vnitřních sil je nezbytné nejprve určit reakce ve vnějších vazbách (podporách). Tyto reakce spolu s vnějšími silami tvoří celkovou soustavu sil působících na konstrukci. Počet složek reakcí závisí na typu vazby.
Typy vazeb a jejich reakce:
- Jednonásobná vazba (např. kloubová podpora): Odebírá jeden stupeň volnosti, poskytuje jednu složku reakce.
- Dvojnásobná vazba (např. válečková podpora): Odebírá dva stupně volnosti, poskytuje dvě složky reakce.
- Trojnásobná vazba (např. vetknutí): Odebírá všechny tři stupně volnosti v rovině, poskytuje tři složky reakce.
Pro staticky určitou soustavu platí, že počet rovnic rovnováhy je roven počtu neznámých sil (včetně reakcí). V případě rovinných soustav máme k dispozici tři rovnice rovnováhy.
Jak vypočítat síly reakce podpory pro nosník s vícebodovým zatížením
Základní axiomy a věty statiky
Statika je založena na několika základních axiomech, které tvoří její teoretický základ:
- Axiom o působišti síly: Účinek síly na tuhé těleso závisí pouze na jejím působišti, směru a velikosti.
- Axiom o nahrazení síly: Sílu působící na těleso lze nahradit jinou silou, která má stejný účinek.
- Axiom o rovnováze: Přidání nebo odebrání dvojice sil (jejichž síly jsou stejně velké, rovnoběžné a opačně orientované) nemění silový účinek na těleso.

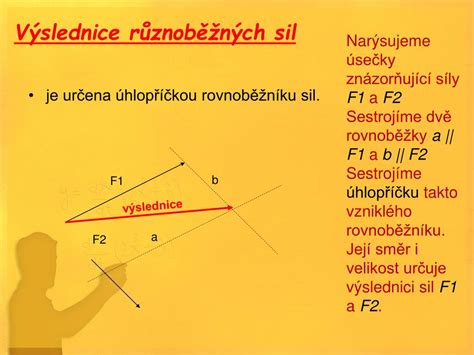

Z těchto axiomů pak vyplývají další důležité věty, jako je například zákon rovnoběžníku sil, princip skládání sil a princip akce a reakce.
