Státní závěrečné zkoušky z optiky jsou klíčovou součástí studia fyziky a optometrie. Pro úspěšné složení těchto zkoušek je nezbytné hluboké porozumění základním principům optiky, včetně šíření světla, odrazu, lomu, disperze, optického zobrazování a vlastností optických přístrojů. Následující text poskytuje přehled klíčových témat a příklady úloh, které se mohou objevit u státních závěrečných zkoušek.
Základní pojmy z optiky
Pochopení základních pojmů je prvním krokem k úspěchu. Mezi ně patří:
- Šíření světla: Světlo se šíří v homogenním prostředí přímočaře.

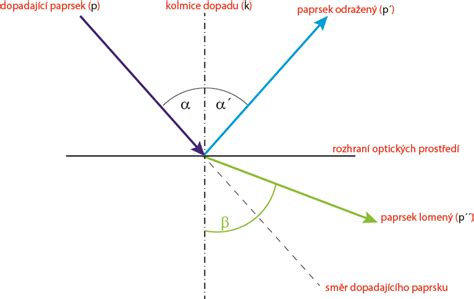

- Odraz a lom světla: Při přechodu světla z jednoho prostředí do druhého dochází k lomu a odrazu.
- Úplný odraz světla: Nastává, když světlo přechází z opticky hustšího prostředí do opticky řidšího při úhlu dopadu větším než mezní úhel.
- Disperze světla: Závislost indexu lomu na vlnové délce světla, což způsobuje rozklad bílého světla na spektrum.
Pro procvičení těchto pojmů jsou k dispozici různé úlohy a interaktivní simulace.
Optické zobrazování
Tato část se zabývá tím, jak optické soustavy, jako jsou zrcadla a čočky, vytvářejí obrazy. Důležité jsou zejména:

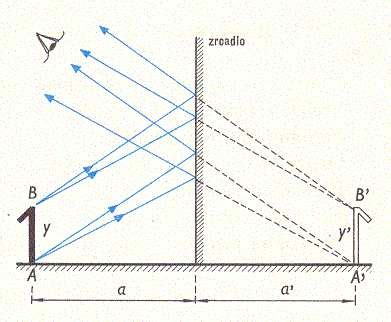

- Rovinné zrcadlo: Vytváří obraz souměrný podle roviny zrcadla.
- Kulové zrcadlo: Může být duté nebo vypuklé a vytváří různé typy obrazů v závislosti na umístění předmětu.
- Zobrazení předmětu kulovým zrcadlem: Popisuje se pomocí zobrazovací rovnice a příčného zvětšení.
Procvičovací úlohy na zrcadla pomáhají upevnit tyto znalosti.
Čočky
Čočky jsou základními prvky mnoha optických přístrojů. Je nutné znát:
- Základní pojmy: Optická mohutnost, ohnisková vzdálenost, hlavní optická osa.
- Zobrazení předmětu čočkou: Stejně jako u zrcadel se popisuje zobrazovací rovnicí a příčným zvětšením.
Interaktivní simulace pro čočky a zrcadla (např. PhET) jsou skvělým nástrojem pro vizualizaci a pochopení jejich chování.
Subjektivní optické přístroje
Tyto přístroje slouží k pozorování objektů, které jsou buď příliš malé, nebo příliš daleko. Mezi nejběžnější patří:
- Oko: Jeho optická soustava a mechanismus vidění.
- Lupa: Zvětšuje předměty pro snadnější pozorování.

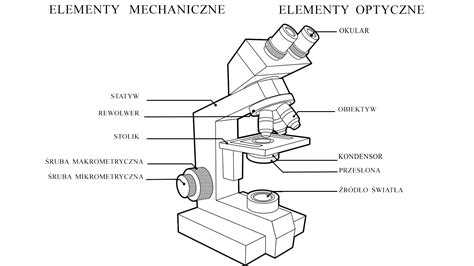

- Optický mikroskop: Umožňuje pozorovat velmi malé objekty.
- Dalekohledy: Slouží k pozorování vzdálených objektů.
Shrnující tabulka základních vlastností optických přístrojů může být velmi užitečná pro rychlé opakování.
Objektivní optické přístroje
Tato kategorie zahrnuje složitější přístroje, jako jsou projektory. Pro zájemce jsou k dispozici informace o:
- LCD projektory
- DLP projektory
- LCoS projektory
- Laserové projektory
Vlnová optika
Vlnová optika se zabývá jevy, které nelze vysvětlit pouze na základě paprskové optiky, jako jsou:

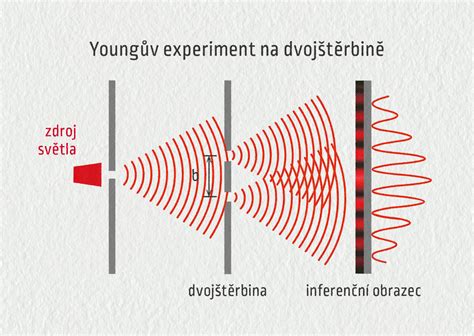

- Interference světla: Vlnění se skládá a může dojít k zesílení nebo zeslabení světla.
- Ohyb světla: Světlo se ohýbá při průchodu kolem překážek nebo štěrbin.
- Polarizace světla: Omezení kmitů světelné vlny do určité roviny.
- Holografie: Metoda záznamu a rekonstrukce trojrozměrného obrazu.
Příklady úloh z vlnové optiky:
Úloha 1: Vypočítejte frekvenci světla odpovídající krajním vlnovým délkám spektra viditelného záření. (Vlnové délky jsou přibližně 390 nm pro fialové světlo a 770 nm pro červené světlo.)
Řešení: Frekvenci světla vypočítáme pomocí vztahu c = λf, kde c je rychlost světla ve vakuu (přibližně 3 × 10^8 m/s).Pro červené světlo (λ = 770 nm = 7.7 × 10^-7 m): f = c / λ = (3 × 10^8 m/s) / (7.7 × 10^-7 m) ≈ 3.9 × 10^14 Hz.Pro fialové světlo (λ = 390 nm = 3.9 × 10^-7 m): f = c / λ = (3 × 10^8 m/s) / (3.9 × 10^-7 m) ≈ 7.7 × 10^14 Hz.Výsledky se mohou mírně lišit v závislosti na použitých hodnotách krajních vlnových délek.
Úloha 2: Vlnová délka červeného světla He-Ne laseru ve vakuu je 632,8 nm. Jakou vlnovou délku má toto světlo ve vodě? Index lomu vody je n_v = 1,33.
Řešení: Vlnová délka světla v prostředí s indexem lomu n je dána vztahem λ_prostředí = λ_vakuum / n.λ_voda = 632,8 nm / 1,33 ≈ 475,8 nm.
Úloha 3: Dva koherentní světelné paprsky dospívají do určitého bodu s dráhovým rozdílem 2,0 μm. Uvažte, zda se osvětlení v tomto bodě interferencí zesílí, popř. zeslabí v případech, že světlo je a) červené (660 nm), b) žluté (570 nm), c) fialové (400 nm).
Řešení: Pro zesílení interferencí musí být dráhový rozdíl roven celočíselnému násobku vlnové délky (Δl = kλ). Pro zeslabení musí být dráhový rozdíl roven lichému násobku poloviny vlnové délky (Δl = (k + 1/2)λ).
a) Červené světlo (λ = 660 nm): Δl = 2,0 μm = 2000 nm. k = Δl / λ = 2000 nm / 660 nm ≈ 3,03. Jelikož k je celé číslo (přibližně 3), dojde k zesílení.
b) Žluté světlo (λ = 570 nm): k = Δl / λ = 2000 nm / 570 nm ≈ 3,51. Jelikož k je liché číslo dělené dvěma (přibližně 3.5), dojde k zeslabení.
c) Fialové světlo (λ = 400 nm): k = Δl / λ = 2000 nm / 400 nm = 5. Jelikož k je celé číslo, dojde k zesílení.
Úloha 4: Na optickou mřížku s periodou 3 × 10^-4 cm dopadá světlo o vlnové délce 550 nm. Určete úhly odpovídající směrům ohybových maxim 1., 2. a 3. řádu.
Řešení: Použijeme difrakční rovnici: d sin(α) = kλ, kde d je perioda mřížky, α je úhel ohybu, k je řád maxima a λ je vlnová délka.
Převod jednotek: d = 3 × 10^-4 cm = 3 × 10^-6 m, λ = 550 nm = 5.5 × 10^-7 m.
a) 1. řád (k=1): sin(α1) = (1 * 5.5 × 10^-7 m) / (3 × 10^-6 m) ≈ 0,1833. α1 ≈ arcsin(0,1833) ≈ 10,56°.
b) 2. řád (k=2): sin(α2) = (2 * 5.5 × 10^-7 m) / (3 × 10^-6 m) ≈ 0,3667. α2 ≈ arcsin(0,3667) ≈ 21,47°.
c) 3. řád (k=3): sin(α3) = (3 * 5.5 × 10^-7 m) / (3 × 10^-6 m) = 0,55. α3 ≈ arcsin(0,55) ≈ 33,37°.
Úloha 5: Optická mřížka má 120 vrypů na 1 mm délky mřížky. Určete vlnovou délku monofrekvenčního světla štěrbinového zdroje, jestliže směry k maximům 1. řádu navzájem svírají úhel 8°.
Řešení: Nejprve vypočítáme periodu mřížky d. 120 vrypů na 1 mm znamená, že na 1 mm je 120 period.d = 1 mm / 120 = 0,008333 mm = 8,333 × 10^-6 m.
Pro maxima 1. řádu platí d sin(α) = 1 * λ. Úhel mezi směry k maximům 1. řádu je 8°, takže úhel jednoho maxima od normály je α = 8° / 2 = 4°.
λ = d sin(α) = (8,333 × 10^-6 m) * sin(4°) ≈ (8,333 × 10^-6 m) * 0,06976 ≈ 5,81 × 10^-7 m = 581 nm.
Úloha 6: Dráhový rozdíl dvou koherentních paprsků bílého světla je 2,50 mikrometru. Pro které vlnové délky ΛK viditelného světla (390 až 790 nm) nastává interferenční maximum?
Řešení: Podmínka pro interferenční maximum je Δl = kλ. Hledáme vlnové délky λ = Δl / k, kde Δl = 2,50 μm = 2500 nm a k je celé číslo.
Budeme dosazovat celá čísla k a kontrolovat, zda výsledná vlnová délka spadá do viditelného spektra (390-790 nm).
- k = 1: λ = 2500 nm / 1 = 2500 nm (mimo viditelné spektrum)
- k = 2: λ = 2500 nm / 2 = 1250 nm (mimo viditelné spektrum)
- k = 3: λ = 2500 nm / 3 ≈ 833 nm (mimo viditelné spektrum)
- k = 4: λ = 2500 nm / 4 = 625 nm (v viditelném spektru - oranžová/červená)
- k = 5: λ = 2500 nm / 5 = 500 nm (v viditelném spektru - zelená)
- k = 6: λ = 2500 nm / 6 ≈ 417 nm (v viditelném spektru - modrá/fialová)
- k = 7: λ = 2500 nm / 7 ≈ 357 nm (mimo viditelné spektrum)
Interferenční maximum nastává pro vlnové délky přibližně 625 nm, 500 nm a 417 nm.
Závěrečné testy a příprava
Pro ověření znalostí jsou k dispozici různé testy zaměřené na geometrickou a vlnovou optiku, často ve formátu otázek pro 11. ročník střední školy. Tyto testy pokrývají široké spektrum témat a jsou cenným nástrojem pro přípravu na státní závěrečné zkoušky.
Vlnová optika
Při přípravě na zkoušku je důležité nejen rozumět teoretickým konceptům, ale také být schopen je aplikovat při řešení konkrétních úloh. Procvičování úloh z různých zdrojů, včetně sbírek příkladů a online testů, pomůže studentům získat potřebnou jistotu.
